秉承歐洲設計理念，外觀簡潔、實用高效、穩定可靠，高性價比、低故障率的新一代數控折彎機。
|
名稱 |
單位 |
參數值 |
備注 |
|
|
公稱壓力 |
kN |
1100 |
||
|
折彎長度 |
mm |
3200 |
||
|
立柱間距 |
mm |
2700 |
加工范圍更大 |
|
|
滑塊最大行程 |
mm |
210 |
異形件范圍更大 |
|
|
最大開啟高度 |
mm |
475 |
||
|
裝模高度 |
mm |
600 |
異形件范圍更大 |
|
|
喉口深度 |
mm |
400 |
||
|
滑塊運動速度 |
驅進 |
mm/s |
180 |
高速快下 |
|
壓制 |
mm/s |
10 |
高速 高效 |
|
|
回程 |
mm/s |
140 |
高速上升 |
|
|
后擋料X軸 |
行程 |
mm |
700 |
|
|
最大速度 |
mm/s |
350 |
||
|
后擋料R軸 |
行程 |
mm |
200 |
|
|
最大速度 |
mm/s |
80 |
||
|
后擋料Z軸 |
行程 |
mm |
2500 |
|
|
最大速度 |
mm/s |
20 |
||
|
機床精度
|
滑塊Y1.Y2定位精度 |
mm |
≤±0.01 |
|
|
滑塊Y1.Y2重復定位精度 |
mm |
≤±0.01 |
||
|
后擋料X定位精度 |
mm |
≤±0.025 |
||
|
后擋料X重復定位精度 |
mm |
≤±0.05 |
||
|
后擋料R定位精度 |
mm |
≤±0.025 |
||
|
后擋料R重復定位精度 |
mm |
≤±0.05 |
||
|
折彎角度誤差 |
′ |
±30 |
||
|
光學尺分辨率 |
mm |
0.005 |
||
|
數控軸數 |
4+1 |
Y1、Y2、X、R+V |
||
|
電動軸數 |
2 |
Z1、Z2 |
||
|
伺服電機 |
kw |
7.5 |
||
|
外形尺寸 |
mm |
3700x1700x2800 |
||
|
重量 |
kG |
約8500 |
||
|
可選配機器人 |
||||
|
型號 |
KR210R2700 |
|||
|
最大工作范圍 |
mm |
2696 |
||
|
額定負載 |
kG |
210 |
||
|
軸1軸2軸3額定附加負載 |
kG |
50 |
||
|
最大總負載 |
KG |
260 |
||
|
位置重復精度 |
mm |
±0.06 |
||
|
控制軸數 |
6 |
|||

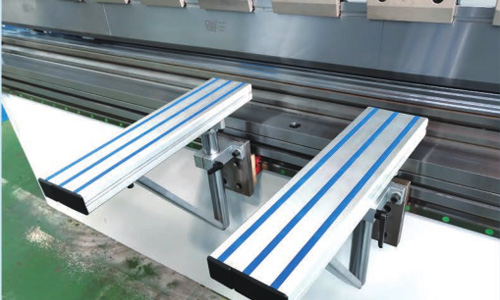

移動前托料架
沿直線導軌移動，可任意位置停靠，輔助您的折彎工作，使工作變得舒適、高效。

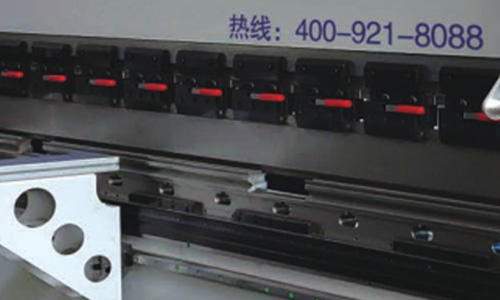

精密快速夾緊裝置
加一鍵式快速夾緊、松開模具，可實現夾具底部與側向雙向模具安裝與更換，可以有效減少模具更換時間，提高生產效率，且承載能力更大。

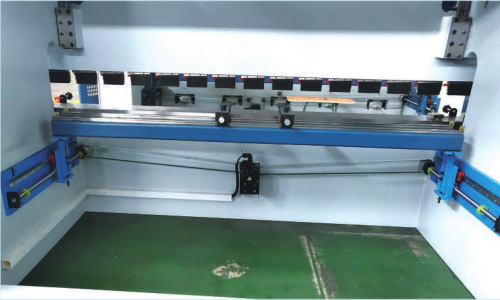

精確穩固的后擋料系統
新穎獨特的雙直線導軌結構，確保極佳的定位精度。多級擋位設計，加大定位范圍,物超所值。

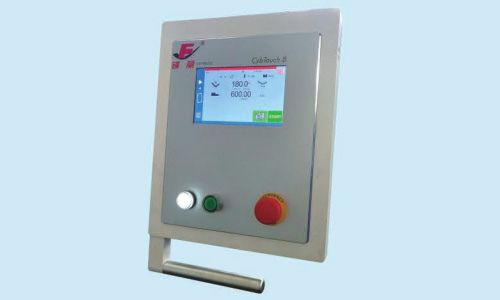

瑞士 CybTouch 8 數控系統
-擁有高度直觀的全觸摸屏人機界面， -優化的軟件以及各種自動功能， -頁面簡潔，顯示清晰，大按鍵易于觸摸操作-“EasyBand”頁面進行輕松單次折彎加工 -在線幫助與交互式彈出報警提示框 -自動計算折彎角度、主壓力和撓度補償-折彎數據自動計算 -折彎步序的多種計算功能 -可以儲存多步折彎步序和產品，角度，壓力和補償控制-手指畫工件截面圖，輕松手動控制

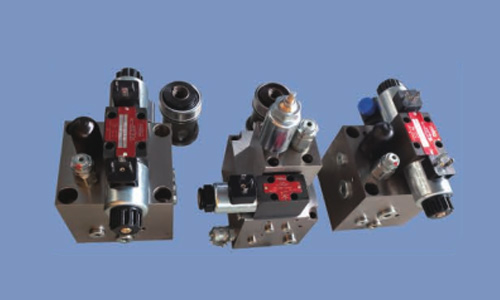

高品質液壓集成系統
德國原裝進口,頻率響應更高,故障率更低,機床運行更高速平穩。

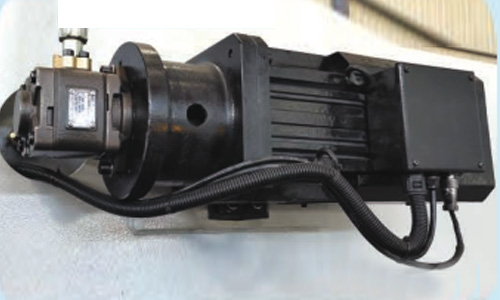

電動機
|
機床型號 |
折彎力 |
可折長度 |
立柱間距 |
喉口深度 |
油缸行程 |
開啟高度 |
裝模高度 |
液壓油量 |
速度 (mm/S) |
外形尺寸 (長x寬x高) |
||
|
KN |
mm |
mm |
mm |
mm |
mm |
mm |
L |
驅進 |
壓制 |
返程 |
mm |
|
|
FLS-50/2000 |
500 |
2000 |
1500 |
300 |
170 |
450 |
580 |
34.5×2 |
200 |
15 |
200 |
2500x1500x2500 |
|
FLS-80/2500 |
800 |
2500 |
2000 |
300 |
170 |
450 |
580 |
34.5×2 |
200 |
15 |
200 |
3000x1600x2600 |
|
FLS-110/2500 |
1100 |
2500 |
2000 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3000x1700x2700 |
|
FLS-110/3200 |
1100 |
3200 |
2700 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3700x1700x2700 |
|
FLS-110/4000 |
1100 |
4000 |
3600 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
4600x1700x2750 |
|
FLS-130/2500 |
1300 |
2500 |
2000 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3000x1750x2750 |
|
FLS-130/3200 |
1300 |
3200 |
2700 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
3700x1750x2750 |
|
FLS-130/4000 |
1300 |
4000 |
3600 |
400 |
210 |
500 |
630 |
34.5×2 |
200 |
15 |
200 |
4600x1750x2800 |
|
FLS-170/3200 |
1700 |
3200 |
2700 |
400 |
210 |
500 |
630 |
50×2 |
200 |
15 |
200 |
3700x1850x2800 |
|
FLS-170/4000 |
1700 |
4000 |
3600 |
400 |
210 |
500 |
630 |
50×2 |
200 |
15 |
200 |
4600x1850x2850 |
